40CA – acanalado woodgrain
CARACTERÍSTICAS
- Panel sandwich con secciones de 500 o 610mm de altura útil y espesor de 40mm; Interior de poliuretano expandido de gran densidad y libre de CFC.
- Encaje anti-pinzamiento evitando cualquier situación de riesgo durante su movimiento.
- Goma de EPDM embutida en el encaje superior del panel.
- Área de refuerzo, inferior y superior, de acero galvanizado en el interior del panel.
- Gran aislamiento térmico y acústico.
- Portal suministrado con tirador de embutir.
ACABADOS DISPONIBLES
Cara interior: Chapa de acero de 0,4mm prelacada y con tratamiento anti-corrosión, acanalado fi no y textura “stucco”, color Blanco (RAL 9010).
Cara exterior: Chapa de acero de 0,4mm prelacada y con tratamiento anti-corrosión, acanlado fi no y textura “woodgrain”, en colores RAL disponibles: Blanco (RAL 9010), Crema (RAL 1015), Gris (RAL 9006, 9007, 7011 y 7016), Verde (RAL 6005 y 6009) Marrón (RAL 8014 y 8017), Azul (RAL 5010) y Rojo (RAL 3000).
Consultar para otros acabados de la carta RAL.
40CA – acanalado liso
CARACTERÍSTICAS
- Panel sandwich con secciones de 500 o 610mm de altura útil y espesor de 40mm; Interior de poliuretano expandido de gran densidad y libre de CFC.
- Encaje anti-pinzamiento evitando cualquier situación de riesgo durante su movimiento.
- Goma de EPDM embutida en el encaje superior del panel.
- Área de refuerzo, inferior y superior, de acero galvanizado en el interior del panel.
- Gran aislamiento térmico y acústico.
- Portal suministrado con tirador de embutir.
ACABADOS DISPONIBLES
Cara interior: Chapa de acero de 0,4mm prelacada y con tratamiento anti-corrosión, acanalado fi no y textura “stucco”, color Blanco (RAL 9010) o acabado imitación madera igual a la cara exterior.
Cara exterior: Chapa de acero de 0,4mm prelacada y con tratamiento anti-corrosión, acanalado fi no y textura lisa, en imitaciones de madera (aplicación de PVC texturado): Imitación madera clara (Roble embero) e Imitación madera oscura (Nogal).
Consultar para otros acabados de la carta RAL.
40LA – liso liso
CARACTERÍSTICAS
- Panel sandwich con secciones de 500 o 610mm de altura útil y espesor de 40mm; Interior de poliuretano expandido de gran densidad y libre de CFC.
- Encaje anti-pinzamiento evitando cualquier situación de riesgo durante su movimiento.
- Goma de EPDM embutido en el encaje superior del panel.
- Área de refuerzo, inferior y superior, de acero galvanizado en el interior del panel.
- Gran aislamiento térmico y acústico.
- Portal suministrado con tirador de embutir.
ACABADOS DISPONIBLES
Cara interior: Chapa de acero de 0,4mm prelacada y con tratamiento anti-corrosión, acanalado fi no y textura “stucco”, color Blanco (RAL 9010).
Cara exterior: Chapa de acero de 0,7mm prelacada y con tratamiento anti-corrosión, liso y textura lisa, en color blanco RAL 9010 e imitaciones de madera (aplicación de PVC texturizado): Imitación madera clara (Roble embero) e Imitación madera oscura (Nogal).
Consultar para otros acabados de la carta RAL.
40LA – unicanalado liso
CARACTERÍSTICAS
- Panel sandwich con secciones de 500 de altura útil y espesor de 40mm; Interior de poliuretano expandido de gran densidad y libre de CFC.
- Encaje anti-pinzamiento evitando cualquier situación de riesgo durante su movimiento.
- Goma de EPDM embutida en el encaje superior del panel.
- Área de refuerzo, inferior y superior, de acero galvanizado en el interior del panel.
- Gran aislamiento térmico y acústico.
- Portal suministrado con tirador de embutir.
ACABADOS DISPONIBLES
Cara interior: Chapa de acero de 0,4mm prelacada y con tratamiento anti-corrosión, acanalado fi no y textura “stucco”, color Blanco (RAL 9010).
Cara exterior: Chapa de acero de 0,7mm prelacada y con tratamiento anti-corrosión, unicanalado largo y textura lisa, en Blanco (RAL 9010) e imitaciones de madera (aplicación de PVC texturado): Imitación madera clara (Roble embero) e Imitación madera oscura (Nogal).
Consultar para otros acabados de la carta RAL.
40CA – microacanalado liso
CARACTERÍSTICAS
- Panel sandwich con secciones de 500 o 610mm de altura útil y espesor de 40mm; Interior de poliuretano expandido de gran densidad y libre de CFC.
- Encaje anti-pinzamiento evitando cualquier situación de riesgo durante su movimiento.
- Goma de EPDM embutida en el encaje superior del panel.
- Área de refuerzo, inferior y superior, de acero galvanizado en el interior del panel.
- Gran aislamiento térmico y acústico.
- Portal suministrado con tirador de embutir.
ACABADOS DISPONIBLES
Cara interior: Chapa de acero de 0,4mm prelacada y con tratamiento anti-corrosión, acanalado fi no y textura “stucco”, color Blanco (RAL 9010).
Cara exterior: Chapa de acero de 0,4mm prelacada y con tratamiento anti-corrosión, microacanalado y textura lisa, color Blanco (RAL 9010).
Consultar para otros acabados de la carta RAL.
40AA – cuarterones woodgrain
CARACTERÍSTICAS
- Panel sandwich con secciones de 500 o 610mm de altura útil y espesor de 40mm; Interior de poliuretano expandido de gran densidad y libre de CFC.
- Encaje anti-pinzamiento evitando cualquier situación de riesgo durante su movimiento.
- Goma de EPDM embutida en el encaje superior del panel.
- Área de refuerzo, inferior y superior, de acero galvanizado en el interior del panel.
- Gran aislamiento térmico y acústico.
- Portal suministrado con tirador de embutir.
ACABADOS DISPONIBLES
Cara interior: Chapa de acero de 0,4mm prelacada y con tratamiento anti-corrosión, acanalado fi no y textura “stucco”, color Blanco (RAL 9010).
Cara exterior: Chapa de acero de 0,4mm prelacada y con tratamiento anti-corrosión, cuarterones y textura “woodgrain”, color Blanco RAL 9010 e imitación de madera: Imitación madera clara (Roble embero) e Imitación madera oscura (Nogal).
Consultar para otros acabados de la carta RAL.
40CA – acanalado aluminio
CARACTERÍSTICAS
- Panel sandwich con secciones de 500 o 610mm de altura útil y espesor de 40mm; Interior de poliuretano expandido de gran densidad y libre de CFC.
- Encaje anti-pinzamiento evitando cualquier situación de riesgo durante su movimiento.
- Goma de EPDM embutida en el encaje superior del panel.
- Área de refuerzo, inferior y superior, de acero galvanizado en el interior del panel.
- Gran aislamiento térmico y acústico.
- Portal suministrado con tirador de embutir.
ACABADOS DISPONIBLES
Cara interior: Chapa de aluminio de 0,5mm prelacada y con tratamiento anti-corrosión, acanalado fi no y textura “stucco”, color Blanco (RAL 9010).
Cara exterior: Chapa de aluminio de 0,5mm prelacada y con tratamiento anti-corrosión, acanalado largo y textura “stucco”, color Blanco (RAL 9010).
Consultar para otros acabados de la carta RAL.
175 – aluminio – acrílico
CARACTERÍSTICAS
- Panel hecho con perfi les de aluminio extruido y mirillas de acrílico transparente, simple o doble, con gomas en EPDM de gran densidad en todo su perímetro.
- Espesor total del panel: 40mm.
- Varias combinaciones con paneles sadwich (mod. 40AA/CA/LA).
- Encaje anti-pinzamiento evitando cualquier situación de riesgo durante su movimiento.
- Goma de EPDM embutida en el encaje superior del panel.
- Gran visibilidad hacia el interior y aprovechamiento de la luz solar.
- El aluminio y el acrílico le confi eren gran durabilidad en los ambientes más extremos.
- Portal suministrado con tirador de embutir (T175 y T175T).
ACABADOS DISPONIBLES
Acabado base: Perfi les en aluminio natural, Panel sadwich de color standard y Acrílico simple.
Consultar para otros acabados de la carta RAL (opción por afinación disponible).
puerta peatonal seccional
CARACTERÍSTICAS
- Puerta peatonal embutida en el portal seccional, construida en perfi les de aluminio lacado. Cara exterior de los perfi les pintada al color del panel (si es imitación de madera clara u oscura, tendrán el color RAL 8003 o 8011, respectivamente). Posibilidad de ejecución con panel sandwich o panel aluminio-acrílico modelo 175.
- Umbral reforazdo con sólo 4cm de altura, para mayor seguridad y comodidad de paso.
- Gomas EPDM perimetrales en el marco y modura de la puerta y goma doble en el perfi l del umbral para una mayor estanqueidad.
- Perfi l bisagra muy discreto y duradero, por toda la altura de la puerta.
- Medidas estándar de referencia: anchura 800mm, altura 2.000mm. Estas medidas pueden variar dependiendo de las exigencias estructurales. Si tienen necesidades específi cas de obra no dude en indicarlo.
- Sentido de apertura obligatorio para el exterior. Sentido estándar hacia la derecha (vista desde el exterior). Ubicación de la puerta opcional.
- Cerradura de 3 puntos suministrada y retenedor incluido.
- Si el portón es de panel cuarterones, las medidas de la puerta peatonal.
- Anchura máxima de la puerta: 4.000mm
- Altura mínima de la puerta: 2.000mm

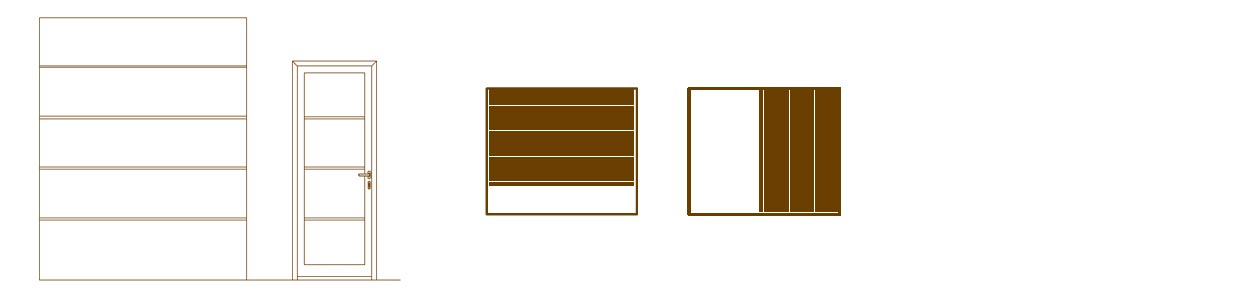

puerta peatonal lateral
CARACTERÍSTICAS
- Puerta peatonal para colocación lateral (yuxtapuesta) al portal seccional o en hueco distinto, fabricada en perfi l de aluminio lacado y panel en conformidad con las secciones de la puerta seccional (posibilidad de ejecución con panel sandwich o panel aluminio-acrílico modelo 175 ).
- Cara exterior de los perfi les pintada del color del panel (si es imitación de madera clara u oscura, tendrán el color RAL 8003 o 8011, respectivamente).
- Gomas EPDM en todo el marco de la puerta (móvil y fi jo) para una mayor estanqueidad.
- Medidas estándar de referencia: anchura 800mm y altura 2.000mm. Para otras medidas consultar.
En puertas de panel cuarterones, las medidas dependen del patrón del panel. Si tiene necesidades específi cad de obra, no dude en indicarlo.
- Sentido de apertura opcional.
- Cerradura de 1 punto suministrada y retenedor incluido.
- Si la puerta peatonal está yuxtapuesta al portal seccional es necesario.
El uso de un premarco para su separación. Si la puerta tiene una altura inferior a la del vano, se puede añadir un dintel falso, de panel o chapa acanalada, acabado con un perfil en todo su perímetro.
puerta peatonal eclipse
CARACTERÍSTICAS
- Puerta peatonal embutida en el portal seccional, construida en el primer panel (del lado de la apertura), completamente discreta.
- Cara exterior de los perfi les pintada al color del panel (si es imitación de madera clara u oscura, tendrán el color RAL 8003 o 8011, respectivamente).
- Regla de alineación de la puerta peatonal de acero galvanizado lacado blanco, con bisagra incrustada y soporte rodante para la guía superior.
- Anchura de paso de la puerta peatonal: 600mm.
- Sentido de apertura obligatorio para el interior. Ubicación obligatoria en el primer panel del lado d ela apertura.
- Cerradura de 2 puntos verticales suministrada, para bloqueo en la regla de alineación y guía inferior. Retenedor incluido.
- Escudo pintado al color del panel.
- Tirador montado en el lado de apertura de la puerta peatonal.
